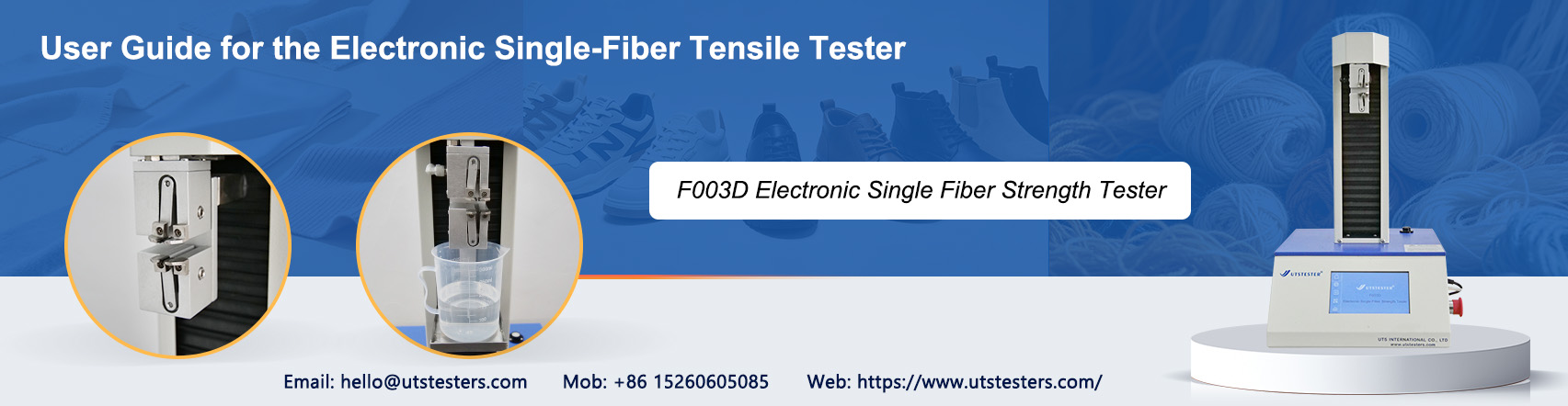

En los campos de la investigación y el desarrollo de materiales textiles y el control de calidad, elprobador electrónico de tracción de fibra única es un instrumento especializado utilizado para medir la resistencia a la rotura y la elongación en el punto de ruptura de las fibras. Se utiliza ampliamente para ensayos de rendimiento de materiales como algodón, lana, lino, seda, fibras químicas y fibras de vidrio. Este documento ofrece una introducción sistemática a los procedimientos de operación del instrumento, los principales ajustes de parámetros y las técnicas de mantenimiento diario.

I. Principio de funcionamiento y visión general de la estructura

El probador electrónico de resistencia de fibra única es un instrumento de ensayo de tracción de velocidad constante de extensión (CRE). Su principio de funcionamiento es el siguiente: un sensor de alta sensibilidad convierte la fuerza ejercida sobre la fibra durante el estiramiento en una señal eléctrica. Tras la amplificación y la conversión de analógico a digital, el valor de carga de rotura se muestra directamente en formato digital. Al mismo tiempo, un motor paso a paso impulsa la mordaza inferior para moverse a velocidad constante, mientras un microprocesador registra el número de pulsos y realiza una transformación de escala para calcular en tiempo real la elongación de la fibra en el punto de ruptura.

Los probadores electrónicos modernos de tracción de fibra única suelen constar de tres componentes: la unidad principal (incluyendo el sensor de fuerza, el mecanismo de transmisión y las mordazas), el sistema de control operativo (panel táctil o software en línea) y el módulo de salida de datos (impresora o interfaz de ordenador). Los métodos de sujeción incluyen manual, neumático y eléctrico. Entre ellos, la sujeción neumática reduce eficazmente la interferencia humana, haciendo que las pruebas sean más objetivas y eficientes.

II. Preparativos antes de la prueba

1. Comprobación del entorno y del estado del instrumento

Las pruebas deben realizarse en condiciones atmosféricas estándar, es decir, a una temperatura de 20±2°C y una humedad relativa de 65%±2%.

Se deben completar las siguientes comprobaciones antes del experimento:

- Utilizar un nivel de burbuja para ajustar la base del instrumento y asegurar que toda la unidad esté nivelada y estable

- Limpiar el polvo del banco de trabajo y de las superficies del instrumento, prestando especial atención a las áreas de las sondas de prueba y del sensor

- Comprobar si las mordazas de los sujetadores superior e inferior están planas y libres de desgaste; reemplazar los espaciadores de las mordazas si es necesario

- Confirmar que la tensión de alimentación sea estable a CA 220 V ± 10%, con una frecuencia de 50 Hz

2. Pretratamiento de la muestra

Las muestras de fibra deben someterse a acondicionamiento de humedad antes del ensayo. Coloque la muestra en un ambiente atmosférico estándar durante al menos 24 horas para permitir que alcance el equilibrio de humedad. Si la recuperación de humedad de la muestra supera la recuperación de humedad estándar, primero debe realizarse un preacondicionamiento (a una temperatura que no supere los 50°C y una humedad relativa del 10%–25%) antes del acondicionamiento de humedad.

Durante el muestreo, seleccione aleatoriamente aproximadamente entre 1,500 y 2,000 fibras de la muestra de laboratorio. Estírelas y aliníelas suavemente varias veces con la mano para asegurar que un extremo esté uniforme y recto, luego seleccione aleatoriamente una sola fibra del haz para la prueba. Tenga cuidado de evitar dañar, doblar o contaminar las fibras durante este proceso.

3. Encendido y precalentamiento

Después de conectar la fuente de alimentación, el instrumento debe precalentarse durante 30 minutos para permitir que los circuitos internos y los sensores alcancen un estado de funcionamiento estable. Los ajustes de parámetros y la preparación de muestras pueden realizarse durante el período de precalentamiento para mejorar la eficiencia de las pruebas.

III. Explicación detallada de los parámetros principales

La adecuación de los ajustes de parámetros determina directamente la precisión y la comparabilidad de los resultados de las pruebas. A continuación se presentan varios parámetros clave que requieren atención especial:

Distancia de sujeción (longitud de separación)

La distancia de sujeción debe determinarse en función de la longitud media de la fibra:

- Cuando la longitud media de la fibra es inferior a 35 mm, ajuste la distancia de sujeción a 10 mm

- Cuando la longitud media de la fibra es superior a 35 mm, ajuste la distancia de sujeción a 20 mm

Algunos instrumentos más nuevos admiten ajustes de separación arbitrarios dentro de un rango de 560 mm, y el instrumento puede localizar automáticamente la posición, mejorando significativamente la eficiencia operativa.

Pre-tensión

El propósito de la pre-tensión es mantener la fibra recta pero sin tensión antes de la prueba. Diferentes fibras tienen valores estándar correspondientes:

- Fibras de algodón: 0.2 cN/tex

- Fibras sintéticas (por ejemplo, poliéster, acrílico): 0.75 cN/tex

- Otras fibras (p. ej., lana, cáñamo, seda): 0.5 cN/tex

Si la pretensión es demasiado baja, la fibra puede estar inicialmente doblada, lo que da lugar a una elongación sobreestimada; si es demasiado alta, puede dañar prematuramente la fibra, lo que conduce a una resistencia a la rotura subestimada.

Velocidad de tracción

La configuración de la velocidad de tracción está estrechamente relacionada con la elongación de la fibra en el momento de la rotura y sigue los siguientes principios:

- Elongación a la rotura E

- Elongación a la rotura 8%

- Elongación a la rotura E > 50% (fibras de alta elongación, como el elastano): la velocidad de tracción es el 200% de la longitud de calibración nominal por minuto

IV. Procedimiento operativo estándar

Paso 1: Acceso a la interfaz de configuración de parámetros

Después de que el instrumento haya terminado el precalentamiento, acceda al menú principal o a la interfaz del software en línea. Configure los siguientes parámetros en secuencia: nombre de la muestra, densidad lineal, pretensión, distancia de sujeción, velocidad de tracción, rango de carga, número de ensayos, etc. Guarde la configuración después de verificar que sea correcta.

Paso 2: Calibración y puesta a cero del instrumento

Ejecute la operación de “reinicio” para devolver la mordaza inferior a su posición inicial. Utilice pesas estándar para calibrar la medición de fuerza (algunos instrumentos más nuevos admiten un procedimiento de calibración automática, que completa una calibración lineal precisa en solo tres pasos). Luego realice la operación de “tara/cero” para asegurar que la visualización de fuerza marque cero.

Paso 3: Sujeción de la muestra

1. Use pinzas para tomar una sola fibra del fieltro y verifique que su superficie no tenga defectos evidentes.

2. Coloque el extremo superior de la fibra en la mordaza superior y apriete suavemente el tornillo para fijarla (para sujeción neumática, presione el botón de sujeción).

3. Fije la pinza de pretensión al extremo inferior de la fibra para que la fibra quede naturalmente enderezada.

4. Coloque el extremo inferior de la fibra en la mordaza inferior y apriete para fijarla.

5. Confirme que la fibra esté centrada entre las mordazas superior e inferior, sin desviaciones ni enredos

Paso 4: Iniciar el ensayo

Tras confirmar que la muestra está correctamente sujeta, presione el botón “Ensayo” o “Inicio”. La mordaza inferior desciende a una velocidad establecida, estirando gradualmente la fibra. El instrumento recopila datos de fuerza y elongación en tiempo real y muestra dinámicamente la curva de tracción en la pantalla.

Cuando la fibra se rompe, la mordaza inferior se detiene automáticamente y vuelve a su posición inicial. La interfaz muestra entonces los datos de este ensayo, incluida la resistencia a la rotura, la elongación a la rotura, el porcentaje de elongación y el tiempo de rotura. Algunos instrumentos también pueden calcular y mostrar automáticamente métricas derivadas como la energía de rotura y el módulo inicial.

Paso 5: Repetición de ensayos y gestión de datos

Ensaye los especímenes restantes en secuencia siguiendo los pasos anteriores. Los modernos equipos electrónicos de ensayo de tracción de fibra única suelen incluir funciones estadísticas automáticas que pueden calcular en tiempo real los valores máximo, mínimo y promedio, así como el coeficiente de variación (CV).

Una vez finalizados los ensayos, los datos pueden exportarse en formatos Word, Excel o TXT para su posterior análisis de calidad y archivado. Algunos modelos de gama alta permiten la exportación de curvas de ensayo y puntos de muestreo de datos, lo que facilita un análisis profundo mediante software profesional como Origin.

V. Cálculo de los resultados del ensayo e interpretación de los indicadores

Indicadores clave del ensayo

- Fuerza de rotura: la carga máxima que una fibra puede soportar antes de romperse, medida en centinewtons (cN)

- Resistencia a la rotura: la relación entre la fuerza de rotura y la densidad lineal, medida en cN/dtex; este es un indicador clave para evaluar la resistencia de la fibra

- Elongación a la rotura: el aumento porcentual de la longitud en relación con la longitud de sujeción original cuando la fibra se rompe, lo que refleja la elasticidad de la fibra

- Trabajo de rotura: el trabajo realizado por la fuerza externa sobre la fibra durante el ensayo de tracción, lo que refleja la tenacidad de la fibra

- Módulo inicial: la pendiente del segmento lineal inicial de la curva esfuerzo-deformación, que refleja la rigidez de la fibra

Fórmulas de cálculo

Resistencia media a la rotura = Σ(fuerza de rotura) / densidad lineal (cN/dtex)

Elongación a la rotura = (elongación a la rotura / longitud de sujeción) × 100%

La fiabilidad de los resultados de las pruebas puede evaluarse mediante el coeficiente de variación (valor CV). Generalmente, un valor CV del 10%–15% para la fuerza de rotura se considera dentro del rango normal. Si el valor CV es demasiado alto, verifique la representatividad de la muestra, la estandarización del procedimiento de sujeción o la uniformidad de la propia fibra.

VI. Problemas comunes y soluciones

Deslizamiento de sujeción

Síntomas: aparecen fluctuaciones irregulares en la curva de tracción antes de alcanzar el pico, o la rotura ocurre en el punto de sujeción en lugar de en el centro de la fibra.

Causas y contramedidas:

- Fuerza de sujeción insuficiente: apriete adecuadamente los tornillos de sujeción o verifique la presión del sistema neumático

- Mordazas desgastadas: reemplace las almohadillas de las mordazas; se recomienda usar mordazas especializadas con superficie de textura fina

- Tensión previa excesiva: vuelva a comprobar y ajustar el valor de la tensión previa

Alta variabilidad de datos

Síntomas: fluctuaciones significativas en los resultados de las pruebas del mismo lote de fibras, con un valor CV elevado.

Causas y soluciones:

- Muestreo no representativo: aumente el tamaño de la muestra para asegurar que cubra todo el lote de fibras

- No homogeneidad de las propias fibras: este es un fenómeno normal; los errores aleatorios pueden reducirse aumentando el número de pruebas

- Procedimientos operativos inconsistentes: refuerce la capacitación de los operadores para estandarizar la fuerza y la velocidad de sujeción

Deriva del sensor

Síntomas: la lectura de fuerza no es cero en condiciones sin carga, o los valores de prueba presentan desviaciones sistemáticas después de la calibración

Causas y contramedidas:

- Tiempo de calentamiento insuficiente: asegure un período de calentamiento de al menos 30 minutos

- Interferencia por vibración ambiental: coloque el instrumento en una mesa de laboratorio estable, lejos de fuentes de vibración

- Envejecimiento del sensor: contacte al fabricante para calibración profesional o reemplazo del sensor

VII. Normas y especificaciones aplicables

Los métodos de prueba de los tensiómetros electrónicos de fibra única deben cumplir estrictamente las normas relevantes, principalmente incluyendo:

- GB/T 9997-1988 «Determinación de la resistencia a la rotura y la elongación a la rotura de fibra química única»

- GB/T 14337 «Métodos de ensayo de las propiedades de tracción de fibras químicas cortas»

- GB/T 4711-1984 «Métodos de ensayo de la resistencia a la rotura y elongación de fibras de lana individuales»

- ISO 5079 «Fibras textiles—Determinación de la resistencia a la rotura y la elongación a la rotura de fibras individuales»

- ISO 11566 «Fibras de carbono—Determinación de las propiedades de tracción de probetas de monofilamento»

- FZ/T 50006, FZ/T 50007 (normas relevantes del sector de fibras químicas)
